商品の詳細:
お支払配送条件:
|
| 製造: | 金属顕微鏡 | フィーチャー: | 作り付けの光学モジュール |
|---|---|---|---|
| 次元（mm）: | 1800 x 1350 x 1450 | 応用分野: | 型、精密な用具を明確にして下さい |
| 品質保証: | 1 年間 | レンズの拡大の間違い: | 0.08% |
| ハイライト: | multifunctional digital microscope,high resolution digital microscope |
||
製品企画書:

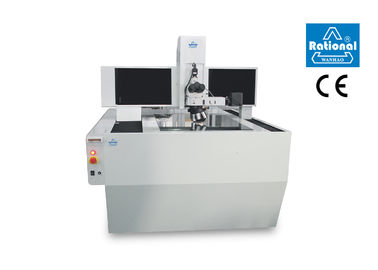

Metalloscopeは考察にイメージ、接眼レンズおよびnanoscaleの高さを運ぶで、光学、機械類、電子工学、計算およびビデオを統合します高精度および高性能の計器。この器械は2つの見るシステムを備えています:金属の表面のmetallographic構造を観察するのに使用することができる視覚光学、およびテレビのイメージ。この器械は3D測定の第2測定で主に、時々同様に加えられます。それは製造部門で広く利用されています、電子部品のような、明確にします型、精密な用具、プラスチック、PCB、コーティングの厚さ、受話器の草、等を。
特徴:
1. Z軸の線形スケールの決断:0.1m
2. XつおよびＹ軸は空気軸受けおよび花こう岩ガイド、精密および安定した機械システムを保障し、測定の正確さを改善することを採用します。
3. X、YのZ軸すべての採用されたサーボ機構システム-高精度および安定した操作と速く置きます。
4. 同軸ライト/底軽い測定。
5. 偏光を測定するための作り付けの光学モジュール。
6. 自己開発する測定ソフトウェアQMS3D-M、および輸入されたHD 1/2の」カラー カメラ。
7. 置いて速い作動すること便利検出しレーザーの表示器によって測定された工作物の特定の位置を。
8. 利用できるZ軸の自動集中。
9. 偏光の測定および利用できるDICの測定。
10. 厚さがnanoscaleにある目的を測定するために白色光のナノメーターの測定はによってモジュール一致させることができます。
指定:
|
モデル
|
MTM-6065H
|
MTM-6090H
|
|
|
ワーク テーブル
|
ガラス テーブルのサイズ（mm）
|
1070 x 640
|
1070 x 640
|
|
XのＹ軸旅行（mm）
|
600 x 650
|
600 x 900
|
|
|
Z軸旅行（mm）
|
200
|
||
|
次元（mm）
|
1800 x 1350 x 1450
|
||
|
重量（kg）
|
1300
|
1500
|
|
|
XのＹ軸の（m）線形スケールの決断
|
0.5
|
||
|
Z軸の線形スケールの決断（m）
|
0.1
|
||
|
徴候の間違い（m）
|
E1XY= （2.5+ L/200） m （Lは測定された目的の長さです。単位:mm） |
||
|
レンズの拡大の間違い
|
0.08% （を含むゆがみ）
|
||
|
伝達照明
|
明るさが調節可能であるハロゲン ランプ
|
||
|
最下の照明
|
明るさが調節可能であるLED
|
||
|
接眼レンズ システム
|
ビデオ システム
|
||
|
レンズの拡大
|
5X、10X、20X、50X （任意構成100X）
|
5X、10X、20Xの50X10X Mirauレンズ
|
|
|
接眼レンズの拡大
|
10Xは円錐形レンズの二倍になります
|
1/2」CCDのカメラ
|
|
|
総拡大
|
50X ~500X
|
142.5X ~1425X （表示19.5インチの。決断:1440 x 900）
|
|
